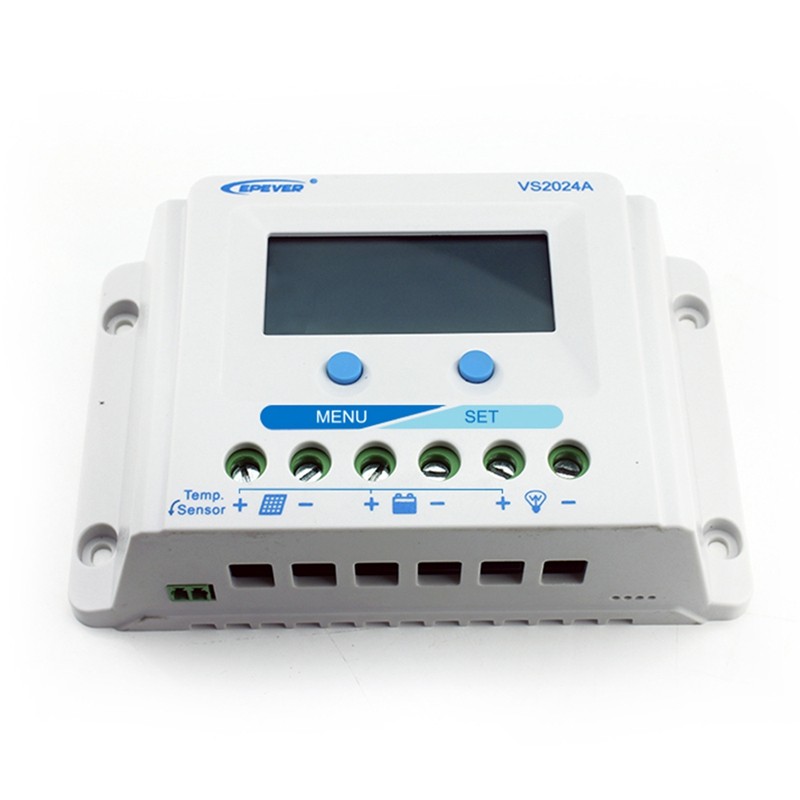

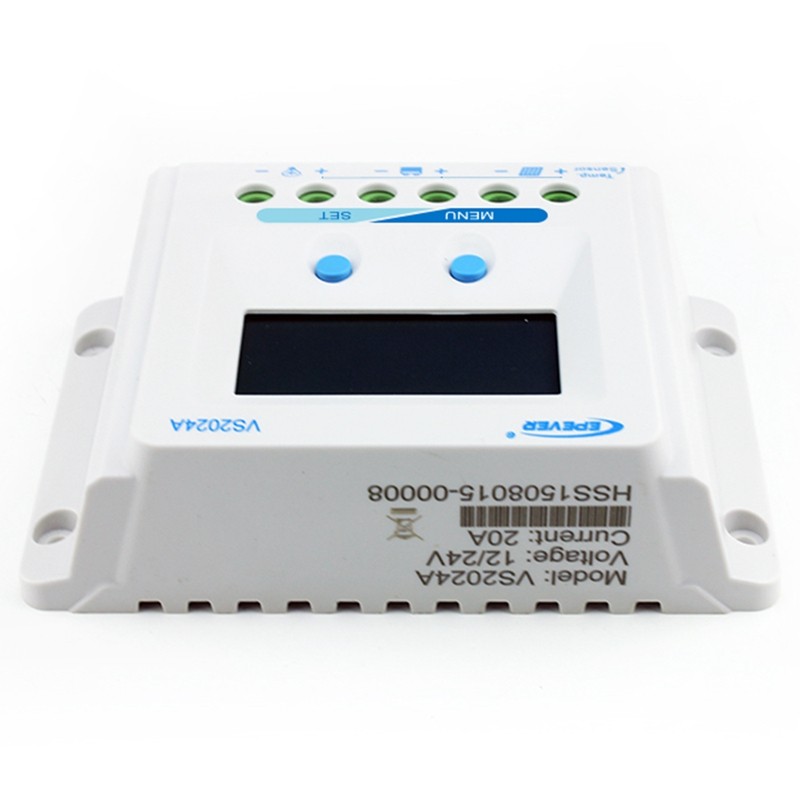

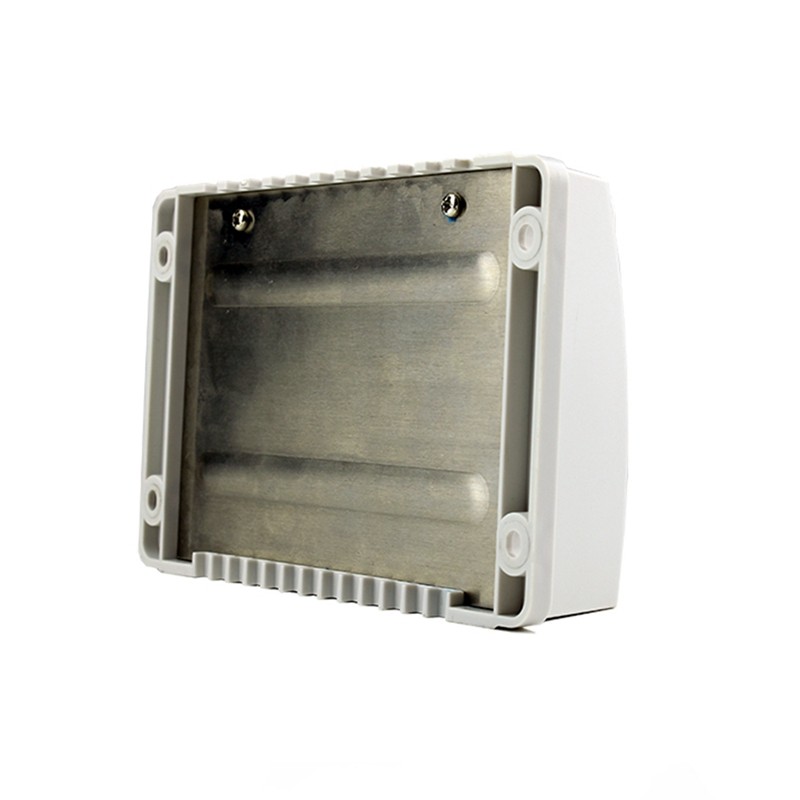

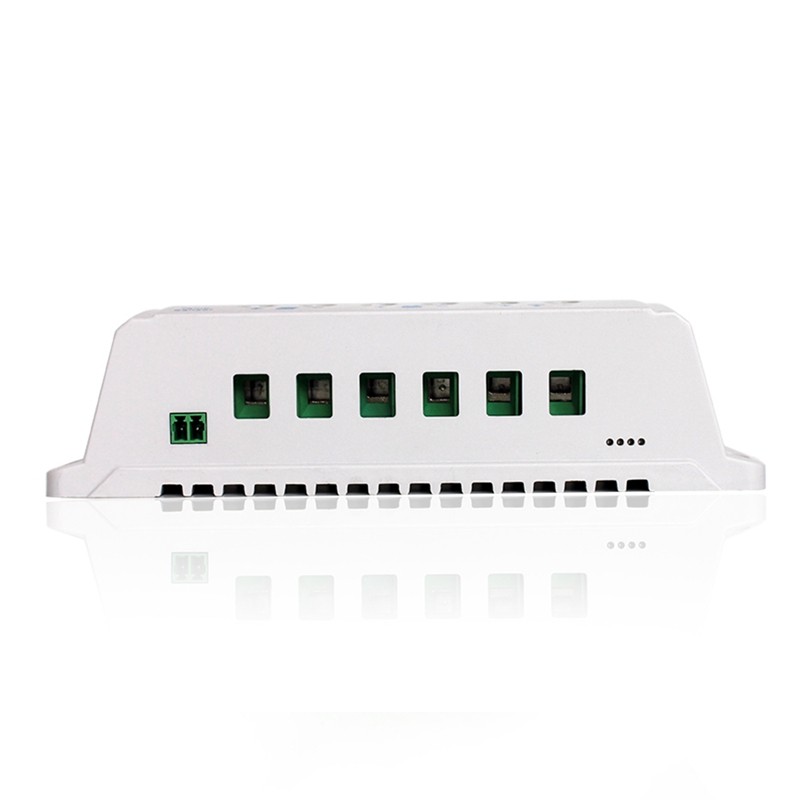

VS2024A 20A 12/24V EPever Solar Charge Controller EPsolar

CODE: VS2024A

$18.81

In stock

Our quantity discounts:

Quantity  10+   20+   50+   100+
Price  $17.99   $17.50   $17.30   $16.99

EPSOLAR 20A Solar Charge Controller 12V 24V LCD Display Solar Battery Regulator Battery Temperature Compensation Function



Overview

 Thank you for selecting the ViewStar A series common positive solar charge controller. The VS-A controller

 is a PWM charge controller with built in LCD display that adopts the most advanced digital technique.

The multiple load control modes enable it can be widely used on solar home system, traffic signal,

solar street light, solar garden lamp, etc. The features are listed below:

3-Stage intelligent PWM charging:Bulk, Boost/Equalize, Float

Support 3 charging options: Sealed, Gel, and Flooded

LCD display design, dynamically displaying device’s operating data and working condition

Multiple load control modes

Energy statistics function

Battery temperature compensation function

Extensive Electronic protection



Product Features

* Accessory:Remote Temperature Sensor (Model: RTS300R47K3.81A)

Acquisition of battery temperature for undertaking temperature compensation of control parameters,

 the standard length of the cable is 3m (length can be customized).

 The RTS300R47K3.81A connects to the port (4th) on the controller.

Note: Unplug the RTS, the temperature of battery will be set to a fixed value 25ºC.

Wiring

(1) Connect components to the charge controller in the sequence as shown above and pay much attention to the “+” and “-”.

 Please don’t insert the fuse or turn on the breaker during the installation. When disconnecting the system,

the order will be reserved.

(2)After power on the controller, check the LCD on. Otherwise please refer to chapter 6.Always connect the battery first,

 in order to allow the controller to recognize the system voltage.

(3)The battery fuse should be installed as close to battery as possible. The suggested distance is within 150mm.

(4) The VS-A series is a positive ground controller.

 Any positive connection of solar, load or battery can be earth grounded as required.

NOTE: Please connect the inverter or other load that it has the large start current to the battery

 rather than to the controller, if the inverter or other load is necessary.



Load mode setting

Operating Steps:

Under load mode setting interface, press SET button and hold on 5s till the number begin flashing,

then press MENU button to set the parameter, press SET button to confirm.



1**

Timer 1

2**

Timer 2

100

Light ON/OFF

2 n

Disabled

101

Load will be on for 1 hour since sunset

201

Load will be on for 1 hour before sunrise

102

Load will be on for 2 hours since sunset

202

Load will be on for 2 hours before sunrise

103-113

Load will be on for 3-13 hours since sunset

203-213

Load will be on for 3-13 hours before sunrise

114

Load will be on for 14 hours since sunset

214

Load will be on for 14 hours before sunrise

115

Load will be on for 15 hours since sunset

215

Load will be on for 15 hours before sunrise

116

Test mode

2 n

Disabled

117

Manual mode(Default load ON)

2 n

Disabled

NOTE: Please set Light ON/OFF, Test mode and Manual mode via Timer1. Timer2 will be disabled

 and display "2 n".

Technical Specifications



Item

VS1024A

VS2024A

VS3024A

Nominal system voltage

12/24VDC Auto

Battery input voltage range

9-32V

Rated charge current

10A

20A

30A

Max. PV open circuit voltage

50V

Temperature compensation coefficient

-3mV/°C/2V(25°C)

Self-consumption

≤8.1mA(12V);≤6.5mA(24V)

Charge circuit voltage drop

≤0.29V

Discharge circuit voltage drop

≤0.16V

LCD temperature range

-20°C-+55°C

Working environment temperature

-25°C-+45°C

Humidity range

≤95% (N.C.)

Enclosure

IP30

Grounding

Common Positive

Overall dimension

132x84.6  x39.7mm

149x94.1  x46.1mm

177.5x106.6 x46.2mm

Mounting dimension

120x56mm

137x60mm

165.5x70mm

Mounting hole size

Φ4.5mm

Terminals

4mm2

16mm2

16mm2

Net weight

0.18kg

0.26kg

0.33kg

Link

Link

Link

Link

Battery Voltage Parameters (parameters is in 12V system at 25°C, please use double value in 24V.)



Battery charging setting

Sealed

Gel

Flooded

Over Voltage Disconnect Voltage

16.0V

16.0V

16.0V

Charging Limit Voltage

15.0V

15.0V

15.0V

Over Voltage Reconnect Voltage

15.0V

15.0V

15.0V

Equalize Charging Voltage

14.6V

——

14.8V

Boost Charging Voltage

14.4V

14.2V

14.6V

Float Charging Voltage

13.8V

13.8V

13.8V

Boost Reconnect Charging Voltage

13.2V

13.2V

13.2V

Low Voltage Reconnect Voltage

12.6V

12.6V

12.6V

Under Voltage Warning Reconnect Voltage

12.2V

12.2V

12.2V

Under Volt. Warning Volt.

12.0V

12.0V

12.0V

Low Volt. Disconnect Volt.

11.1V

11.1V

11.1V

Discharging Limit Voltage

10.6V

10.6V

10.6V

Equalize Duration

120min

——

120min

Boost Duration

120min

120min

120min
